电机及驱动一体定制开发流程

赋能创新,开启未来:一站式解决方案助您实现创意落地

分享
QR code
我们专注于为各类场景及应用(家电、医疗个护、智能家居、机器人等)提供量身定制解决方案。不仅关注产品的性能和功能,更注重满足您的个性化需求。从项目构思到最终产品落地,从电机到驱动设计的每一个环节,我们都将为您提供全方位的支持。凭借多年的行业经验和专业技术,我们助力您打造满足市场需求的创新产品,打造满足市场高标准需求的可靠性产品。

 优势

l 自主研发:强大的研发团队,电机控制软硬件自主研发,知识产权完全掌握。深度理解您的需求,为您量身打造。

l 全球布局:遍布各地的生产和服务网络(广东、湖南、柬埔寨、北美),快速响应,灵活服务。

l 市场同步:以客户需求为中心,紧密合作,新品不断。自研软硬件,确保与市场同步。

l 高效响应:24小时业务、技术、项目三端快速响应,提供定制化解决方案。

l 成本优势:关键零部件自制(铁芯模具设计和产品加工),提供上千种标准组件,选用性价比高的材料和元器件等方式,有效降低电机产品的生产成本。改进铁芯设计,选用国产MCU等,在保证性能的同时降低成本。

需求分析

客户视角:






  • 您是否正在为某个项目寻找合适的电机?
  • 您是否对现有的电机产品不满意?
  • 您是否需要一款满足特殊需求的定制电机?
  • 您是否需要无约束力报价?
  • 您是否需要提供针对某个技术方案的样品?


业务视角:结合长锦成电机的大数据库,项目团队和技术团队跟进数据,给您推荐最合适性价比最高的电机类型和型号。

需求:客户需要电机的成品图、零件图、工艺要求及电机图纸

其他资料:

1. 电机的应用场景

2. 电机的性能指标,如转速、扭矩、功率、效率等

3. 电机的尺寸、重量、成本等要求

4. 电机的其他特殊要求,如防爆、防水、防尘等

5. 客户预算

6. 提供所需电机的大概需求量

7. 客户产品的发布时间表

信息搜集:竞品、相关的行业标准和法规、功能规格说明书 (FSD)


如果您无法找到符合您所要求的电机,长锦成可以与您一起定制解决方案来满足您的需求。







概念设计

客户视角: 提出多个设计方案并进行评估

l 您是否希望获得多种设计方案进行选择?

l 您是否希望设计方案能够满足您的预算要求?

l 您是否需要规范的测试计划?

CJC MOTOR 解决方案:

l 根据您的需求,提出多个设计方案,并进行详细的评估。

l 提供成本估算,帮助您选择最优化的设计方案。

l 提供完善的测试计划,含实验室测试和认证。






技术设计

详细设计:需要综合考虑电机的性能、成本、可靠性等因素,并充分利用计算机辅助设计 (CAD) 软件等工具,提高设计效率和精度。


客户角度:

l 电机能够顺利启动并达到目标转速。

l 电机具备必要的安全性和可靠性。

l 电机能够满足客户的个性化需求,例如速度控制、转矩控制、位置控制等。

业务角度

1. 遵循原则:安全性、可靠性、效率、成本效益

2. 电机启动:控制部分(仿真)+底层实现(驱动器)



* 初始励磁:为电机提供初始磁场,使其能够克服静摩擦力,开始转动。

* 磁场建立:根据电机的类型和控制方式,采用合适的励磁方式建立磁场。

* 转速爬升:通过控制电压或电流,逐渐提高电机的转速,使其达到稳定运行状态。


驱动器设计:

VF控制:就像汽车起步时,先给油门一点动力,让电机慢慢动起来。

IF控制:就像汽车换挡,根据需要调整电机的速度和力度。

FOC控制:就像汽车的自动驾驶,可以精精确确地控制电机。



3. 电机在运行过程中,可能会遇到各种异常情况,例如过流、过压、过温、堵转、缺相等。客户可以根据自身需求选择合适的保护功能,例如过流保护、过温保护、过压保护、堵转保护、缺相保护、短路保护等。

* 过流保护:当电机电流超过设定值时,切断电源或降低电压,防止电机过热损坏。

* 过压保护:当电机电压超过额定值时,采取措施限制电压,防止电机绝缘损坏。

* 过温保护:当电机温度超过设定值时,采取措施降低电机温度,防止电机过热损坏。

* 堵转保护:当电机发生堵转时,切断电源或降低电压,防止电机损坏。

* 缺相保护:当电机缺相时,切断电源或降低电压,防止电机损坏。

4. 根据客户需求增加各种功能,例如速度控制、转矩控制、位置控制、通信功能等。

* 速度控制:根据需要,通过调节电压、电流或频率来控制电机的转速。

* 转矩控制:根据需要,通过调节电压、电流或磁场来控制电机的转矩。

* 位置控制:通过控制电机转速和转矩,实现电机精确定位。

* 通信功能:增加电机与上位机的通信接口,实现电机参数设置、状态监测和故障诊断。





样机制作

样机:通过样机测试,可以验证设计方案的合理性,并发现设计中的问题和不足。

1. 加工零件:根据设计图纸,加工电机的各个零件

2. 装配:将加工好的零件组装成电机

3. 测试:对电机进行性能、可靠性、环境等测试

4. 制作方法:快速成型、3D 打印、CNC 加工






产品开发周期:样品周期仅需2周,量产周期3周,新平台研发周期4周。

售后:电机没有达到客户要求,可按照技术协议条款负责






批量生产

客户视角:

l 您是否希望能够获得高质量的电机产品?

l 您是否希望电机能够按时交付?

l 您是否希望能够获得完善的售后服务?

CJC MOTOR解决方案:

l 我们拥有先进的生产设备和严格的质量控制体系,确保电机产品的高质量。

l 我们拥有专业的生产团队和完善的供应链体系,全球生产和垂直供应链网络,供应商供货率大于98%,确保电机产品按时交付。

l 我们提供基于应用的标准和认证






生产和物流

我们承诺不论订单规模如何,都将确保产品的准时交付,并且严格符合流程要求。我们的优势在于:

1. 高度整合的生产能力:我们拥有自有精益高速全自动及半自动生产线,能够实现从零件加工到最终组装的全流程控制,保证产品质量和稳定性。

2. 灵活的生产计划:从手工组装到批量生产,满足不同批量需求。

3. 全球化的生产和物流网络:布局全球产业和销售服务点,能够为您提供全球化的生产和供应链支持,确保您在全球范围内的市场需求得到及时满足。







客户项目示例:

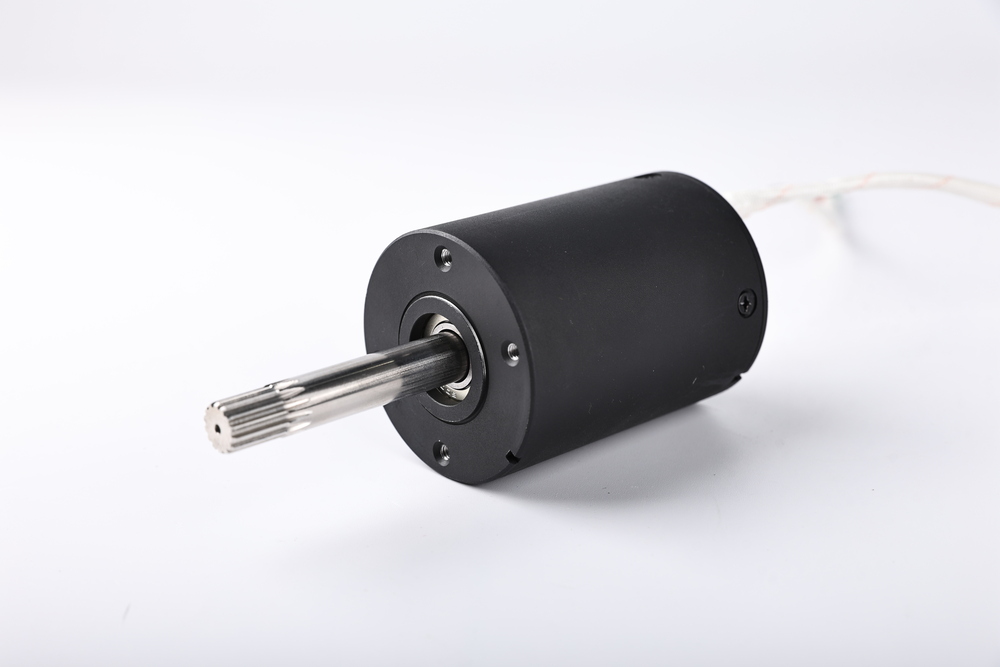

咖啡磨豆机无刷直流电机平台定制开发






需求:客户需要一台用于小型咖啡磨豆机的无刷直流电机,用来实现技术创新和功能升级。该电机需要具备以下功能:



* 噪音低,振动小,提供舒适的用户体验。

* 具备强大的扭矩和转速控制能力,满足不同咖啡豆研磨需求。

* 拥有完善的安全保护功能,确保电机安全运行。







设计阶段

1. 电机选择

   - 采用无刷直流电机,以提高效率和降低功耗。

   - 根据要求,开发适合的功率和转速范围的无刷直流电机。

   - 采用无齿轮设计,直接驱动研磨盘旋转,减少了传统传动结构带来的噪音和振动,符合客户要求。



2. BL7160性能参数:

电压:110V (适配客户所在地区的电压标准)

功率:400W (满足咖啡豆研磨功率需求)

转速:800-1400rpm ±10% 闭环 (可调,满足不同研磨粗细需求)

扭矩:1.8Nm (保证研磨效率)

效率:76.42% (节能)

噪音:<60dB 距50cm (低噪音)

振动:≤6mm/s (低振动)

体积:71mm*60mm (紧凑)



3. 保护功能:

* 过电压保护:当电机电压超过额定值时,采取措施限制电压,防止电机绝缘损坏。

* 欠电压保护:当电机电压低于额定值时,切断电源,防止电机运行异常。

* 过电流保护:当电机电流超过设定值时,切断电源,防止电机过热损坏。

* 卡豆保护:当电机发生卡豆时,自动停止运行,防止电机损坏。

* 产品通过了3C和UL等多项安全认证,满足相关电磁兼容标准,提供安心使用保障。



4. 降噪和减振:

   - 采用无刷直流电机技术和优化设计,采用优质轴承和减振材料,确保超低的噪音和振动水平。

   - 高效研磨过程中无需高速旋转,提供静谧舒适的咖啡制作体验,适合家庭和办公室环境使用。

   - 在电机结构设计中考虑减振和隔音的因素,如采用特殊的减振支架和隔音罩。

5. 体积和重量优化:

- 使用轻量化材料,并设计紧凑的结构,以满足客户对体积和重量的要求,可与咖啡磨豆机的其他组件有效集成。

- 外径71mm,长度60mm,设计紧凑,易于安装在咖啡磨豆机内部。

6. 应用场景适配:

   - 针对食物搅拌类电器的特点,设计电机的适配接口和安装方式,确保其可以轻松安装在咖啡机、磨豆机、豆浆机等设备中。

   - 考虑在设计中加入特殊的功能或接口,以提升与各种食物搅拌类电器的兼容性和互操作性。





性能测试和验证:

   - 在设计完成后,进行性能测试和验证,确保电机满足客户的各项要求和性能指标。

   - 包括转速、扭矩、效率、噪音、振动等方面的测试,以及保护功能的可靠性测试。





生产制造:

   - 确定生产制造方案,选择合适的生产工艺和材料供应商。

   - 严格控制生产过程,保证产品质量和性能的稳定性。
