如何为打印机选型合适的驱动电机?——PK35 vs PN61 应用对比指南
本文将结合打印机的技术原理与结构需求,从控制方式、性能参数、工作环境、典型应用、接口示意等多个维度,对两款电机进行全面对比,帮助研发与采购团队做出更高效的选型判断。
在现代激光打印机、热敏打印设备及多功能一体机中,驱动电机承担着纸张输送、打印头滑台移动、压纸和剥离等关键动作。电机性能的优劣,直接决定了整机的稳定性、响应速度、噪音控制与使用寿命。
为满足不同打印场景的需求,长锦成电器提供两款代表性电机方案:
- PK35 有刷直流电机 + 编码盘组合
- PN61 无刷直流电机 + 内置控制器
- 本文将结合打印机的技术原理与结构需求,从控制方式、性能参数、工作环境、典型应用、接口示意等多个维度,对两款电机进行全面对比,帮助研发与采购团队做出更高效的选型判断。
一、电机结构对打印系统的影响
PK35:编码盘辅助闭环控制的经典方案
PK35 是一款有刷直流电机,配套使用编码盘(编码器)可实现闭环控制,适用于打印机中的纸张进给、标签剥离或纸张对位系统。编码器可实时反馈转速与位移信息,帮助主控系统精确控制走纸节奏,防止卡纸或对位偏差。
典型特征:
- 碳刷换向结构,维护简单
- 编码器可反馈转速信息,实现精准走纸
- 性价比高,适合中低速、低负载模块
PN61:集成式无刷方案,适用于高端打印模组
PN61 集成三相无刷电机,内置控制器支持 PWM 频率调速,具备丰富保护机制,适合现代高集成度打印模组的设计需求。其内部控制系统支持 PWM、速度闭环、过载保护等功能,节省外部驱动开发工作,常用于打印头扫描驱动、压纸滚轮驱动等精密运动场景。
典型特征:
- 内建驱动器,简化布线与开发
- 控制精度高(转速误差小于0.08%)
- 支持多种保护(过压、欠压、过流、过热、堵转)
- 适用于办公静音打印设备、喷头滑台、医疗打印模组
二、从打印需求出发的参数对比
在对比PK35与PN61的核心参数后可以看出,这两款电机在结构设计、性能输出和系统集成方式上各具特点,适用于不同类型的打印设备开发需求。PK35采用传统有刷结构,搭配编码器实现速度反馈控制,具备结构成熟、成本可控等优势,适合已有主控板、需要闭环控制的入纸模组或中低速驱动系统。其空载转速高达4500 rpm,在响应速度上具备明显优势;同时,具备良好的耐温性能(-30℃~+80℃),适合部署在环境条件复杂或存在温差的户外设备中。不过,由于碳刷磨损的限制,其典型寿命约为500小时,适合对维护周期可接受的中低端设备。相比之下,PN61为高集成度的三相无刷电机,内置控制器支持PWM调速与START控制信号,极大简化了整机的控制逻辑与接线复杂度。其运行噪音仅为41 dB,配合可达200 mN·m的最大扭矩输出,适用于高精度、高负载场景,如打印头滑台、复合式走纸平台等。该电机设计寿命超过12,000小时,适合追求长期稳定运行与低维护成本的办公设备、医疗打印终端等产品。
参数 | PK35 | PN61 |
电机类型 | 有刷直流 | 三相无刷直流 |
控制方式 | 外部主控 + 编码器 | 内置控制器 + PWM |
额定电压 | DC24V | DC24V(支持19.2~28.8V) |
空载转速 | 4500 rpm | 1673.5 rpm |
额定转速 | 2559 rpm | 1673.5 rpm |
额定扭矩 | 44.88 mN·m | 120 mN·m |
最大扭矩 | 119.95 mN·m | 200 mN·m |
空载电流 | 0.15 A | 0.12 A |
额定电流 | 0.964 A | ≤2.0 A |
噪音(30cm) | ≤65 dB | ≤41 dB |
使用寿命 | 约500小时(碳刷) | ≥12,000小时(免维护) |
温度适应性 | -30°C ~ +80°C | -20°C ~ +40°C |
湿度要求 | 无 | RH≤90%,无冷凝 |

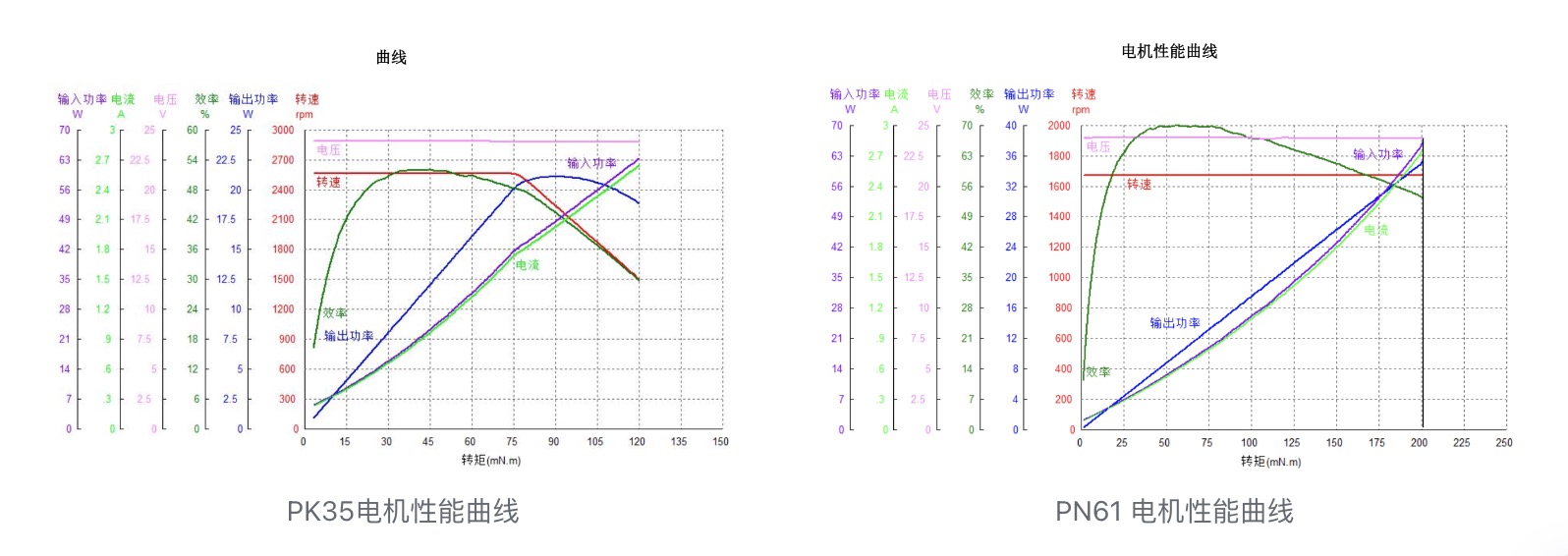

在实际应用中,电机的性能曲线是工程师判断其适配性的核心依据。通过下图中PK35与PN61的对比,我们可以看到两款电机在不同负载条件下的输出转速、扭矩、效率与功耗变化趋势。
? PK35 性能特性解析
- 空载转速高达 4500 rpm,说明其更适用于对速度有要求的驱动场景(如快速进纸、走纸系统)。
- 最高效率点出现在中等负载下(约45 mN·m),此时效率接近 52%,适合持续性动作的驱动任务。
- 最大输出扭矩接近 120 mN·m,但在高负载区效率开始快速下滑,同时电流接近极限值(2.64 A),因此不适合长期高扭矩运行。
- 从性能曲线来看,PK35 更适合间歇性高响应、成本敏感型系统,典型如票据打印机、标签剥离模块。
? PN61 性能特性解析
- 额定转速稳定在 1673.5 rpm,转速波动极小(控制精度可达±0.08%),非常适合用于打印头滑台、平台定位等需要恒速运行的模块。
- 在 120 mN·m 额定负载下,输出功率达 21W,系统效率超过 65%,可持续运行 12,000 小时以上。
- 最大输出扭矩达到 200 mN·m,意味着即便负载出现波动,系统也能维持稳定运行。
- 噪音控制优异,≤41 dB,特别适合静音办公设备和医疗类打印终端。
三、应用建议与选型参考
不同类型的打印模块对电机的性能要求存在显著差异。结合PK35与PN61的特性优势,可根据具体应用需求进行有针对性的选型:
在标签剥离与热敏票据打印等对成本和响应速度敏感的场景中,PK35 凭借有刷结构与编码盘配合测速的组合方式,提供了一种性价比较高的闭环走纸方案。其编码盘通过光学检测获取转速信号,帮助系统实现精准进纸与纸张定位控制,特别适合大批量标准化打印设备的应用需求。而在打印头滑台、高端一体机等对控制稳定性和运行平顺性要求更高的模块中,PN61 凭借内置控制器和高精度 PWM 调速能力,能够实现更精确的速度控制与启停响应,适用于对输出一致性要求严格的复合式结构。此外,PN61 在运行噪音与电气保护方面表现出色,特别适合用于医疗、金融等需长时间连续运行且对静音性有严格要求的设备。相对而言,PK35 拥有更宽的温度适应范围(-30°C~+80°C),在户外、极端工况下具有更强的环境适应能力,也适用于工业打印设备中对耐热性和稳定性有需求的场景。
可根据整机设计的核心诉求(如成本、寿命、控制精度、运行环境等),结合该表格进行快速匹配,提高选型效率。
应用模块 | 推荐电机 | 理由 |
标签剥离 | PK35 | 成本可控,编码器闭环走纸 |
热敏票据打印 | PK35 | 快速响应 + 编码器测速 |
喷头滑台(横向运动) | PN61 | 控制精度高,运行平稳 |
高端一体打印机 | PN61 | 噪音低、寿命长、集成度高 |
医疗/金融打印设备 | PN61 | 静音、防护能力强 |
户外打印机 | PK35 | 工作温度宽泛,环境适应性强 |
四、常见问题 FAQ
Q1:我的系统只有IO控制,是否能直接驱动PN61?
可以。PN61支持 PWM 控制和 START/STOP 接口,适配大多数主控板。只需提供标准频率信号即可。
Q2:PK35 的编码器有哪些类型可选?
常用为光电式 45 PPR 编码器,可选配 AB 相输出。其他脉冲数可定制。
Q3:PN61 是否能自带测速反馈?
可通过 LOCK 端输出高低电平反馈当前转速是否在指定范围内。
Q4:电机能否定制接头、轴长或标签?
支持。CJC 提供包括转轴长度、端子朝向、接口线束、标签内容在内的定制服务。
五、推荐组合与定制化说明
- PK35推荐组合:搭配 45 PPR 编码器,适配STM32、GD32等主控平台适合低成本、高批量使用场景
- PN61推荐组合:支持PWM模块、连接器模块、带霍尔反馈方案可应用于一体化打印模组、手持式打印设备
总结:电机选型需匹配打印场景
- 如果您的设备需要速度反馈、外部主控驱动,并对成本控制较敏感,PK35 是一款经过市场验证、性能稳定的经典方案;
- 如果您希望设备具备更高的集成度、更低的噪音与更长的寿命,PN61 无刷控制一体化设计将极大简化开发和调试过程,是新一代打印设备升级的理想选择。
PK35 与 PN61 电机代表了打印行业中不同设计策略:前者注重性价比和主控兼容性,后者强调高集成度与长期可靠性。希望通过本篇对比分析,帮助您在打印产品的结构设计与性能优化中,选择最合适的驱动解决方案。
如需深入合作或测试支持,欢迎联系长锦成电器技术团队,我们将提供高效稳定的产品与服务支持。
